PLCコレクタの文字列データバイトスワップ

SpeeDBee Synapse:v4.11.4最終更新日:

目的

Section titled “目的”

PLCから取得した文字列データのバイト順を補正し、PLCで保持している文字列を正しい順序で扱えるようにする。

このページで分かること

Section titled “このページで分かること”
  • PLCから取得した文字列の並び順が入れ替わったり、文字化けしたりする原因
  • PLCコレクタのバイトスワップ設定について
  • バイトスワップ有効・無効時の文字列の違い

要件

Section titled “要件”

PLCから以下の文字列データを収集し、期待した文字列として取得する。

データ名アドレス期待値
lot_numberD000012345678
model_codeD0010ABCD
station_nameD0020LINE01TEST
unicode_textD0030😀

使用するコンポーネント

Section titled “使用するコンポーネント”
  • PLCコレクタ（データ収集）

処理の流れ

Section titled “処理の流れ”
  1. PLCコレクタで以下の文字列データを収集
    • lot_number（D0000）
    • model_code（D0010）
    • station_name（D0020）
    • unicode_text（D0030）

設定方法

Section titled “設定方法”

  1. PLCコレクタの接続先情報を入力します。

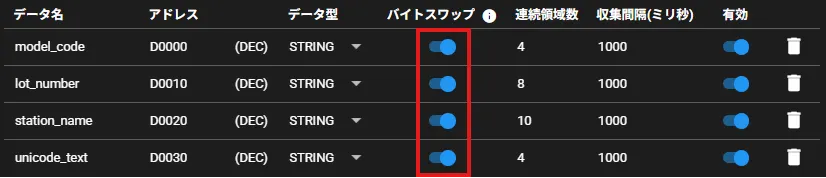

  2. 収集対象の文字列データを設定します。 lot_number（D0000）、model_code（D0010）、station_name（D0020）、unicode_text（D0030）を追加し、各データのバイトスワップをONにします。

  3. 設定を保存し、PLCコレクタを起動します。

出力結果の確認

Section titled “出力結果の確認”

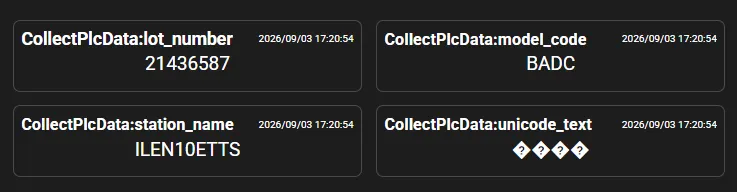

PLCコレクタで収集した文字列データを確認します。 バイトスワップをOFFにした状態では、文字列の並び順が入れ替わったり、文字化けしたりして取得されていました。

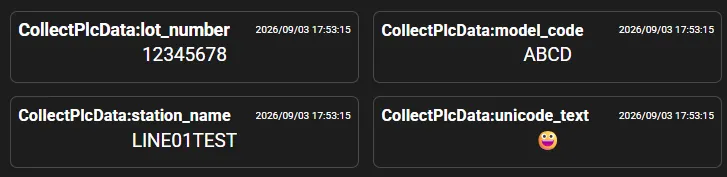

バイトスワップをONにすることで、文字列データのバイト順が補正され、期待した文字列として正しく取得できていることが確認できます。
